Fortschrittliche Laserbeschichtungslösungen für landwirtschaftliche Maschinenwerkzeuge

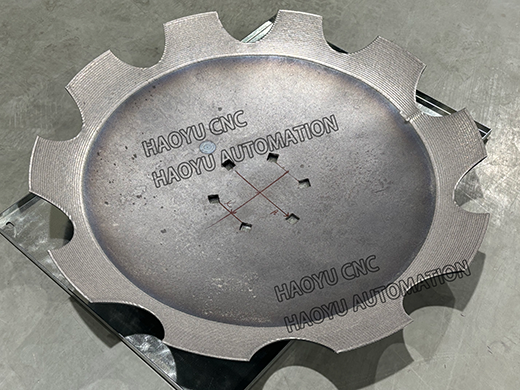

Bei der Laserauftragsschweißmaschine handelt es sich um eine fortschrittliche Technologie, die hochenergetische Laserstrahlen verwendet, um verschleiß- und korrosionsbeständige Legierungsschichten auf Metalloberflächen aufzutragen, was die Lebensdauer und Leistung landwirtschaftlicher Werkzeuge erheblich verbessern kann. Diese Technologie bildet durch präzise Lasererwärmung und Materialummantelung eine hoch-harte, verschleißfeste-Verstärkungsschicht auf der Werkzeugoberfläche, die sich besonders für raue Arbeitsumgebungen wie Bodenbearbeitung und Ernteernte eignet.
Beschreibung
Beschreibung
Die Laserbeschichtungsmaschine (YDGD-6000) besteht aus einem Chuangxin 6000-W-Faserlaser für die Beschichtung, einem koaxialen Übertragungs-Ringlaserbeschichtungskopf, einer pneumatischen geteilten hochpräzisen Pulverzuführung, einer Roboterbasis, einem FANUC M-20iD/25 (Armspannweite: 1831 mm; Endlast: 25 kg), einem Wasserkühler HL-6000-QG2/2, Wenfeng 60KVA spannungsstabilisiertes Netzteil und integrierte Steuerungssoftware und -hardware. Die Ausrüstung verfügt über ein integriertes SPS-Steuerungssystem, das eine zentralisierte Steuerung von Sechs-Achsen-Roboter, Laser, Pulverzuführung und Temperaturüberwachung der Schutzlinse ermöglichen kann.
Technische Parameter
|
Artikel |
YDGD-6000-Parameter |
|
Laserleistung |
6000W |
|
Pulverzuführung |
Pneumatische geteilte hochpräzise Pulverzuführung (9L) |
|
Verkleidungskopf |
Koaxialer, ringförmiger Mantelkopf für die Übertragung (Brennpunkt 3-5 mm) |
|
Sechs-Achsroboter |
Armspannweite: 1820 mm; Belastung: 20 kg |
|
Kontrollsystem |
SPS (mit 10-Zoll-Touchscreen) |
Hauptausrüstungsspezifikationen
- Faserlaser MFSC-6000
Der Laser der MFSC-Serie ist ein Produkt für industrielle Anwendungen. Es handelt sich um einen kompakten und effizienten Hochleistungslaser, der hauptsächlich zum Schweißen, Beschichten und anderen Bereichen eingesetzt wird. Die Hauptmerkmale sind:
1. Stabile Leistung, hohe Strahlqualität;
2. Hohe photoelektrische Umwandlungseffizienz, geringer Stromverbrauch;
3. Hohe Zuverlässigkeit, lange Lebensdauer;
4. Die Wellenform der Ausgangsleistung kann bearbeitet werden.
5. Erweiterungsbus-Schnittstelle;
|
Technische Parameter des MFSC-6000-Lasers |
||
|
Leistungsindikatoren |
Einheit |
PParameter |
|
Arbeitsmodus |
/ |
Kontinuierlich/moduliert |
|
Polarisationsmodus |
/ |
Zufällig |
|
Ausgangsleistung |
W |
6000 |
|
Einstellbarer Leistungsbereich |
% |
5~100 |
|
Zentrale Wellenlänge |
nm |
1080±10 |
|
Leistungsstabilität (100 % kontinuierlich > 1 Stunde) |
% |
±1~1.5 |
|
Modulationsfrequenz (100 % kontinuierlich) |
kHz |
50KHz |
|
Anzeige rotes Licht für Leistung |
uW |
400 |
|
Faserlänge |
m |
20 |
|
Durchmesser des Faserkerns |
Äh |
600 |
|
Glasfaser-Ausgangsschnittstelle |
/ |
QBH |
|
Faserbiegeradius |
mm |
200 |
|
Betriebsspannung |
V |
400±40 |
|
Eingangsleistung (100 % Dauerleistung) |
KW |
16 |
-
Transmissions-Laserauftragskopf YDGD-03-QBH
1. Optischer Transmissionspfad mit mehrschichtigem Linsenschutz und Schubladendesign, praktisch für Inspektion und Austausch;
2. Mit einem geeigneten Laserprozess kann eine durchschnittliche Pulverausnutzungsrate von 93 % erreicht werden, wodurch die Nutzungskosten für den Benutzer erheblich gesenkt werden.
3. Ein kreisförmiger Punkt mit hoher -Qualität kann durch Anpassung der Prozessparameter eine kontrollierbare Verdünnungsrate und einen von der Hitze beeinflussten Bereich erreichen;
|
YDGD-03-QBH Technische Parameter |
|
|
Artikel |
PParameter |
|
Schnittstelle |
QBH |
|
Struktur des optischen Pfades |
Optischer Übertragungsweg |
|
Schutzlinsengruppe |
3 Schichten |
|
Kühlform |
Wasserkühlung |
|
Anwendbare Leistung |
6000W |
|
Kollimationsbrennweite |
100mm |
|
Brennweite fokussieren |
300mm |
|
Fokuspunkt |
3,0 mm (kreisförmiger Fleck, 3–5 mm verstellbar) |
|
Anwendbare Wellenlänge |
900–1080 nm |
|
Lasernutzung |
＞99.25% |
|
Koaxiales Einstellmodul für leichtes Pulver |
Ausgestattet |
|
Temperatursensor |
Untere Schutzscheibe mit Temperatursensormodul |
|
Düsenstruktur |
Pulverzufuhr mit geteiltem Ring |
|
Pulververwendung |
＞93% |
|
Gewicht |
4,5 kg |

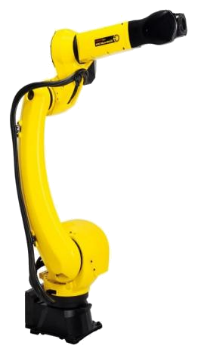

- Sechs-Achsroboter FANUC M-20iD/25
Zum Einsatz kommt der FANUC M-20iD/25 Sechs-{4}}-Achsroboter mit dem höchsten Marktanteil in der Laserauftragschweißindustrie. Dieser Roboter kann bei langfristigen kleinen Schritten Stabilität und hohe Präzision aufrechterhalten.
1.M-20iD/25 hat einen großen Bewegungsbereich von 1,831 Metern und eine Nennlast von 25 kg;
2.Der Robotermechanismus wurde leichter und schlanker gemacht.
3.Der leichte Arm und die neue Steuerungstechnologie haben die Bewegungsleistung erheblich verbessert und dadurch die Produktionseffizienz pro Zeiteinheit erheblich verbessert.
Detailbilder
Vedio als Referenz
