Hydraulikzylinderwinkel-Ändernde CNC-Schweißmaschine
Wird zum Schweißen horizontaler oder winkelverändernder Rundnähte von Hydraulikzylindern verwendet. Mehrschichtiges Rundnahtschweißen kann mit einer einzigen Vorrichtung mit hoher Effizienz und Automatisierung abgeschlossen werden.
Beschreibung
Hauptmerkmale
- Der Schweißbrenner ist bei rotierendem Werkstück fixiert, die Schweißposition ist horizontal und schräg.
- Verwenden Sie einen geschweißten Maschinenkörper, einen Schweißbrenner und ein pneumatisches Endstück.-Der Schaft kann in Längsrichtung verstellt werden und kann nach der Einstellung verriegelt werden.
- Das Werkstück wird mit einem Spannfutter positioniert und mit einer pneumatischen Spindel gepresst. Synchron rotierend. Be- und Entladebügel werden unter dem Werkstück montiert.
- Der Schweißmodus und die Schweißspezifikation können voreingestellt, gespeichert und abgerufen werden. Es ist bequem, Parameter zu ändern und den Status über den Touchscreen der Mensch-Maschine-Schnittstelle zu ändern. Schweißlänge, Zünd- und Endzeit des Lichtbogens, Schweißstrom, Schweißspannung, Schweißgeschwindigkeit, Oszillationsfrequenz, Oszillationsbereich, Oszillationszeit, automatische Hebezeit des Brenners, Hebeweg und Hebezahl können alle über die Schnittstelle eingegeben werden.
- Schweißstrom und Schweißspannung werden über D/A (digital analog) gesteuert. Sie können in Ebenen voreingestellt und abgerufen werden. Um mehrschichtiges kontinuierliches Schweißen zu realisieren, wenn der Lichtbogen nicht stoppt.
- Der Schwenkmechanismus und der Hubmechanismus des Schweißbrenners werden zum Schweißen breiter und mehrschichtiger Schweißnähte von Hydraulikzylindern verwendet.
- Das Werkstück horizontal laden und entladen, das Werkstück wird in eine Kippposition gedreht und dann geschweißt.
Technischer Parameter
|
System |
Japan OMRON SPS und Touchscreen |
|
Durchmesser des Drehfutters |
320mm |
|
Rotationsgeschwindigkeit der Drehachse: Einstellung |
0,2–2 U/min, stufenlos |
|
Schweißstrom |
30-500A |
|
Einstellung des Schweißbrenners |
Hubabstand: 90 mm |
|
Abstand links-rechts: 90 mm |
|
|
Neigungswinkel des Maschinenkörpers |
0 Grad -60 Grad |
|
Luftkompressor |
0,4–0,6 MPA |
|
Einstellung des Oszillierbereichs des Schweißbrenners |
0-40mm |
|
Schwingfrequenzbereich des Schweißbrenners |
0-30 Mal/Min |
|
Standzeit des Schweißbrenners auf beiden Seiten |
0-10 Sekunden |
|
Standzeit des Schweißbrenners in der Mitte |
0-10 Sekunden |
|
Wert des pneumatischen Vorschubs des Schweißbrenners |
200mm |
|
Pneumatischer Vorschubbetrag des Reitstockschweißbrenners |
50-150mm |
|
Gesamtleistung der Maschine (ohne Schweißstromquelle) |
7KW |
|
Arbeitsspannung |
380 V 3 Phasen 50 Hz |
Arbeitsprozess
Werkstück manuell einlegen → Werkstück einspannen → Werkstück pneumatisch drücken → Schweißbrenner pneumatisch in die Schweißposition führen → CO2-Gas zuführen → Lichtbogen zünden → Schweißen starten → vorgegebene Schweißlänge erreichen, Schweißbrenner oszilliert und mehrlagig schweißen, bis Schweißende abgeschlossen ist → Lichtbogen beenden → CO2-Gas stoppen → Schweißbrenner zur Ausgangsposition zurückkehren → Werkstück freigeben → Werkstück manuell entladen
KonfigurationPohoto
|
Schweißstromquelle |
Bedienfeld |

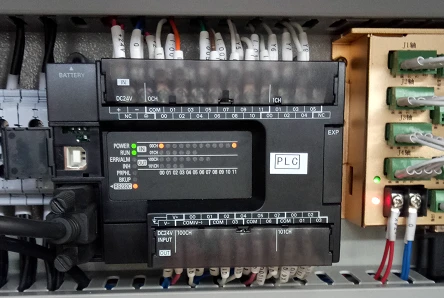

OMRON PLC |
|
|
|
|
|
Drahtvorschubgerät |
Touch-Screen |
Drehfutter |
|
|
|
|
|
Schaltschrank |
Luftgekühlter Schweißbrenner |
Oszillator |
|
|
|
|
|
Unterstützung |
Tail-stock |
Stromkasten |
|
|
|
|
Referenz Vedio
