Endkappenschweißlinie für Hydraulikzylinder

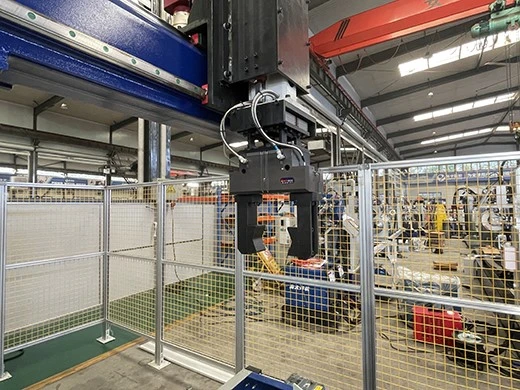

Pneumatische Greifer automatisieren das Be- und Entladen und spielen eine Schlüsselrolle bei der Handhabung von Bauteilen in der Produktionslinie zum Schweißen von Zylinderendkappen. Sie greifen zunächst das zu schweißende Werkstück präzise und bewegen es stabil und schnell zur voreingestellten Schweißstation. Dabei sorgen sie für eine genaue Positionierung, um die Schweißqualität zu gewährleisten. Sobald der Schweißvorgang abgeschlossen ist, greift ein weiterer pneumatischer Greifer wieder zu, greift das geschweißte Bauteil zuverlässig und übergibt es sicher an den vorgesehenen Entladebereich. Durch diesen automatisierten Greif-, Transfer- und Platzierungsprozess verbessert der pneumatische Greifer effektiv die Kontinuität und Gesamteffizienz der Produktionslinie.

Der Fahrbalken der Transportvorrichtung unterstützt und führt den Greifer präzise entlang einer definierten Bahn und ermöglicht so einen effizienten und reibungslosen automatischen Transfer von Zylinderendkappen zwischen Belade-, Schweiß- und Entladestationen. Einfach ausgedrückt sorgt es für einen stabilen, präzisen und konsistenten Transportprozess und ist damit eine Schlüsselkomponente für die Verbesserung der Automatisierung und Effizienz der Produktionslinie.

Mittelfrequenz-Heizgeräte und Schlackenentferner sind wichtige Geräte zur Gewährleistung der Schweißqualität und -effizienz. Die Mittelfrequenzheizung wärmt das Werkstück vor dem Schweißen präzise vor, reduziert effektiv Schweißspannungen und Risse und verbessert so die Schweißqualität. Nach dem Schweißen entfernt der Schlackenentferner automatisch und schnell Schlacke und Spritzer von der Schweißoberfläche, verbessert das Erscheinungsbild der Schweißnaht und macht mühsame manuelle Reinigungsschritte überflüssig, wodurch der Automatisierungsgrad und der Produktionszyklus der gesamten Produktionslinie erheblich verbessert werden.

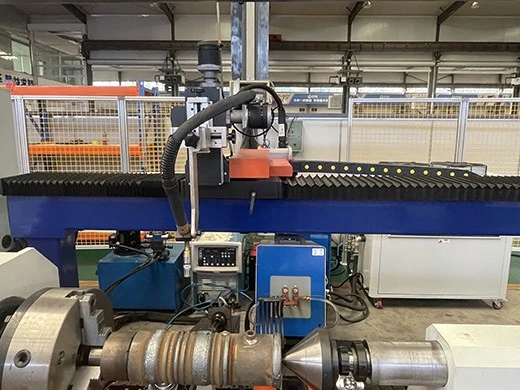

Das von einem Servomotor gesteuerte Drehfutter spannt und dreht das Zylinderrohr- oder Endkappenwerkstück präzise und ermöglicht so, dass die ringförmige Schweißnaht mit konstanter, kontrollierbarer Geschwindigkeit durch die Schweißpistole läuft und eine hochwertige Schweißnaht erzeugt.

Es verwendet einen pneumatischen Antrieb, um das Werkstück (z. B. das Zylinderrohr) schnell und genau zu positionieren und es fest zwischen der Spindelendabdeckung und dem Reitstock-Auswerferstift einzuspannen. Dadurch werden die axiale Bewegung und der Radialschlag des Werkstücks während des Schweißvorgangs effektiv eliminiert. Dadurch wird die Konzentrizität und Montagegenauigkeit von Endabdeckung und Zylinderrohr sichergestellt und eine wichtige Garantie für das anschließende hochwertige, automatisierte Schweißen bereitgestellt.

Der Schrittmotor ist in erster Linie dafür verantwortlich, die Schweißpistole so anzutreiben, dass sie präzise horizontale Hin- und Herbewegungen ausführt, wodurch die Breite einer einzelnen Schweißnaht vergrößert und die Wärmeverteilung gleichmäßiger wird, wodurch die Schweißqualität effektiv verbessert und Schweißfehler vermieden werden. Währenddessen ist der Hubmotor für die Steuerung der präzisen vertikalen Verschiebung der Schweißpistole verantwortlich und passt die Höhe der Schweißpistole in Echtzeit entsprechend dem Nutzustand des Werkstücks an, um die optimale Lichtbogenlänge und Schweißhaltung beizubehalten und so einen stabilen Schweißprozess und eine gleichmäßige Eindringtiefe zu gewährleisten.
